产品介绍

    高分子耐磨瓷片粘合剂是一种高粘度环氧树脂胶粘剂，具有无毒、低气味、优异的耐热冲击、极高的粘接强度、高促变强度和优异的电气绝缘性能。

典型用途

本品广泛应用于通用工业领域。可以用于不同材料的高性能粘接，包括钢、铁、铝、等金属，PVC等大部分塑料，水泥，尤其适用于陶瓷。

产品性质

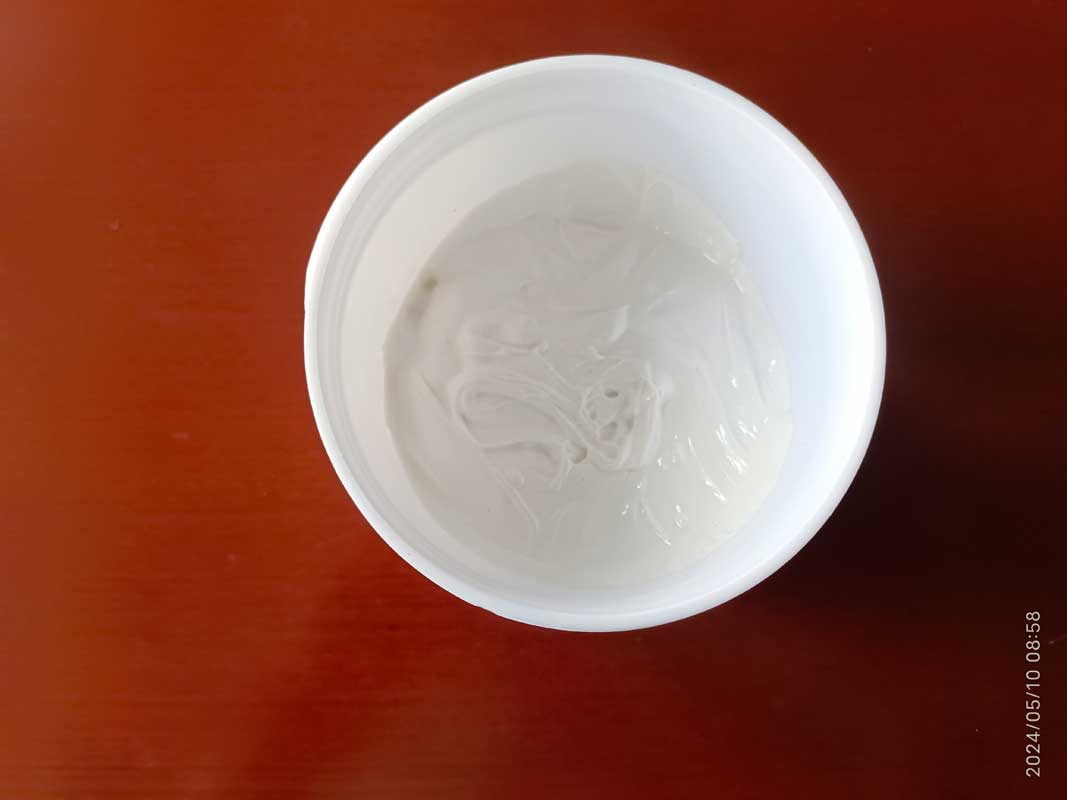

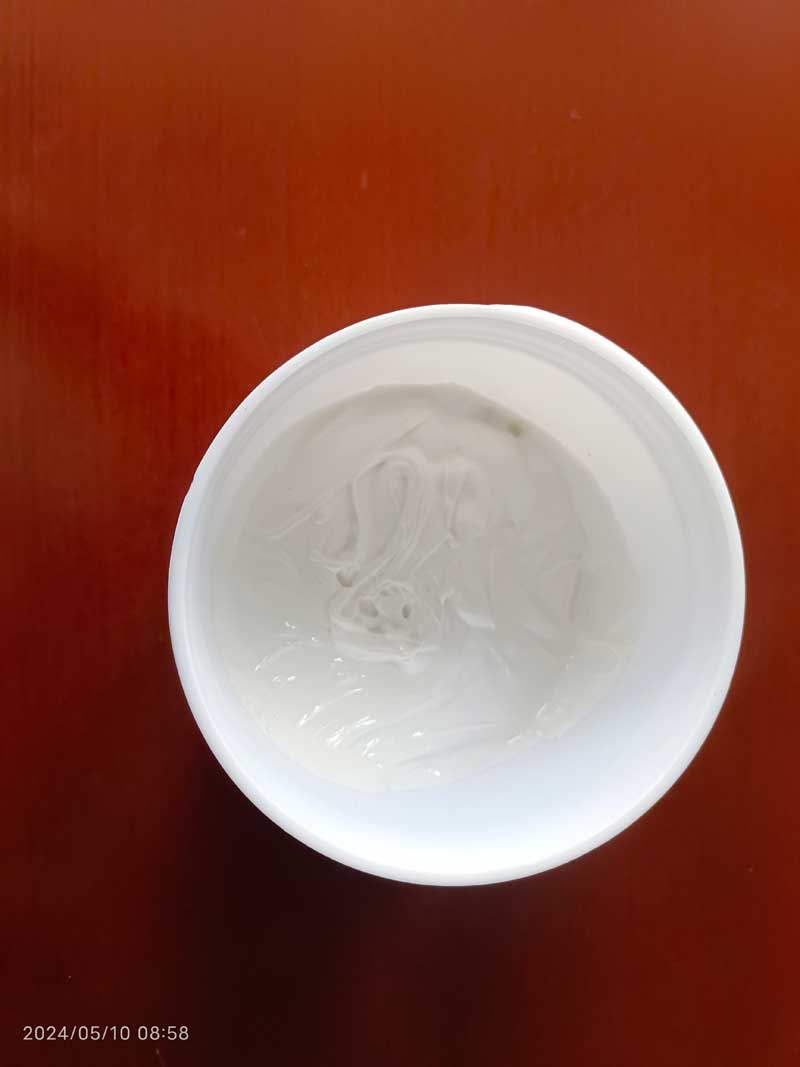

A剂：

主要成分…………………改性环氧树脂

外观    …………………白色膏状体

比重（25℃）……………1.3~1.5

粘度（mpa.s,25℃）……31000~51000

闪点（℃）………………>93

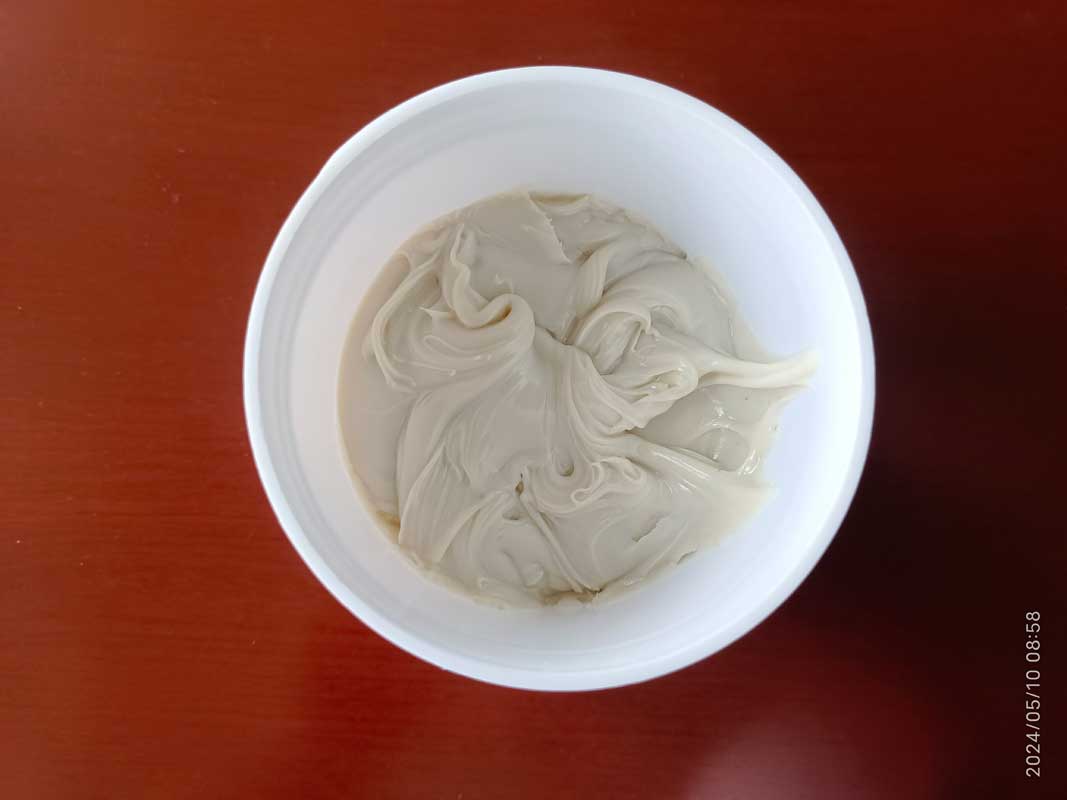

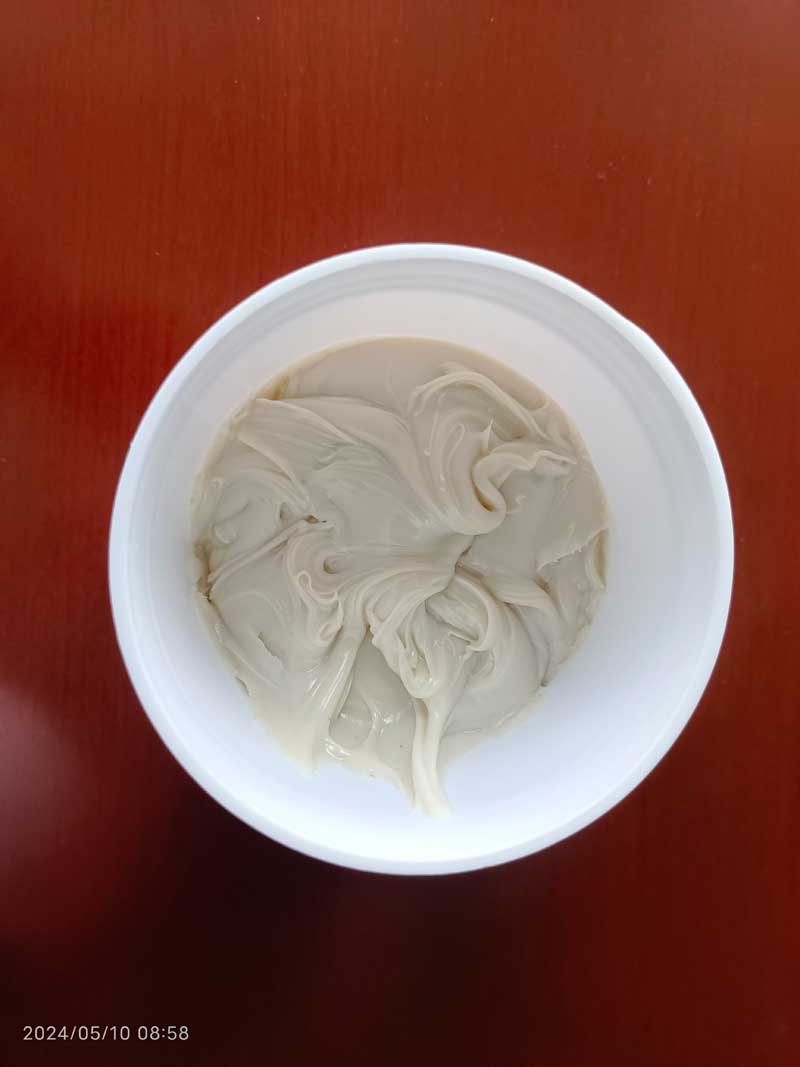

B剂：

主要成分…………………合成氨类

外观………………………琥珀色~米色

比重………………………1.2~1.8

粘度（mpa.s,25℃）……20000~40000

闪点（℃）………………>93

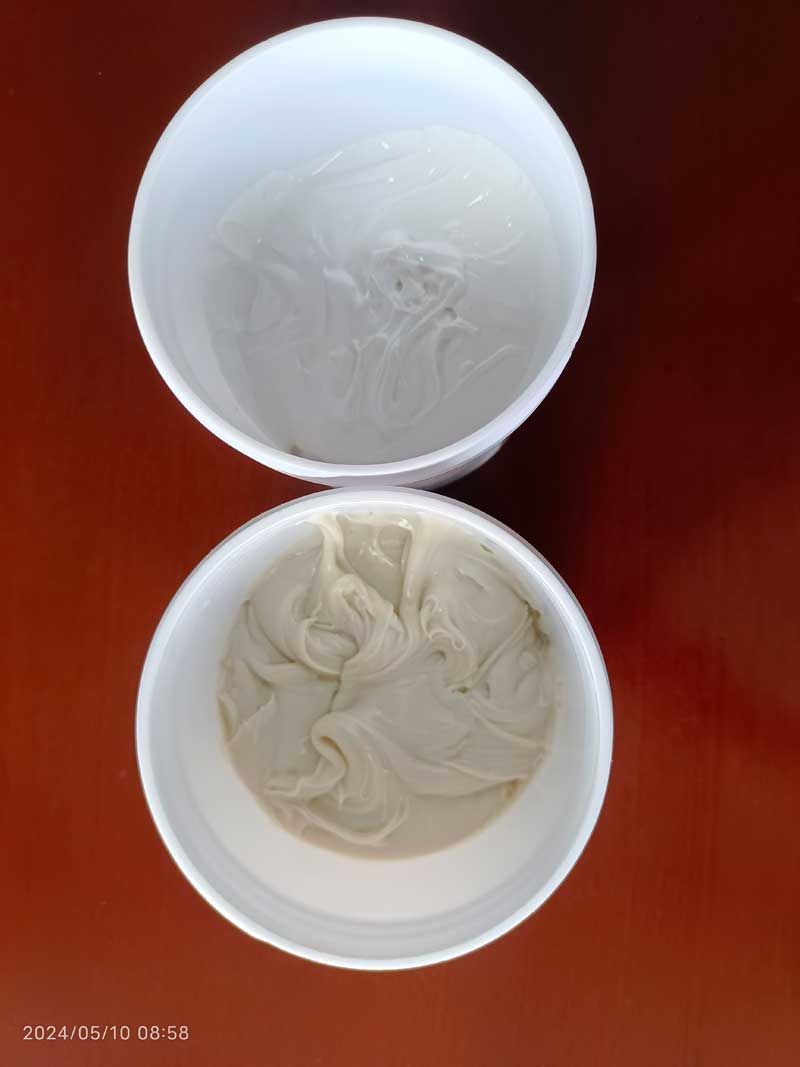

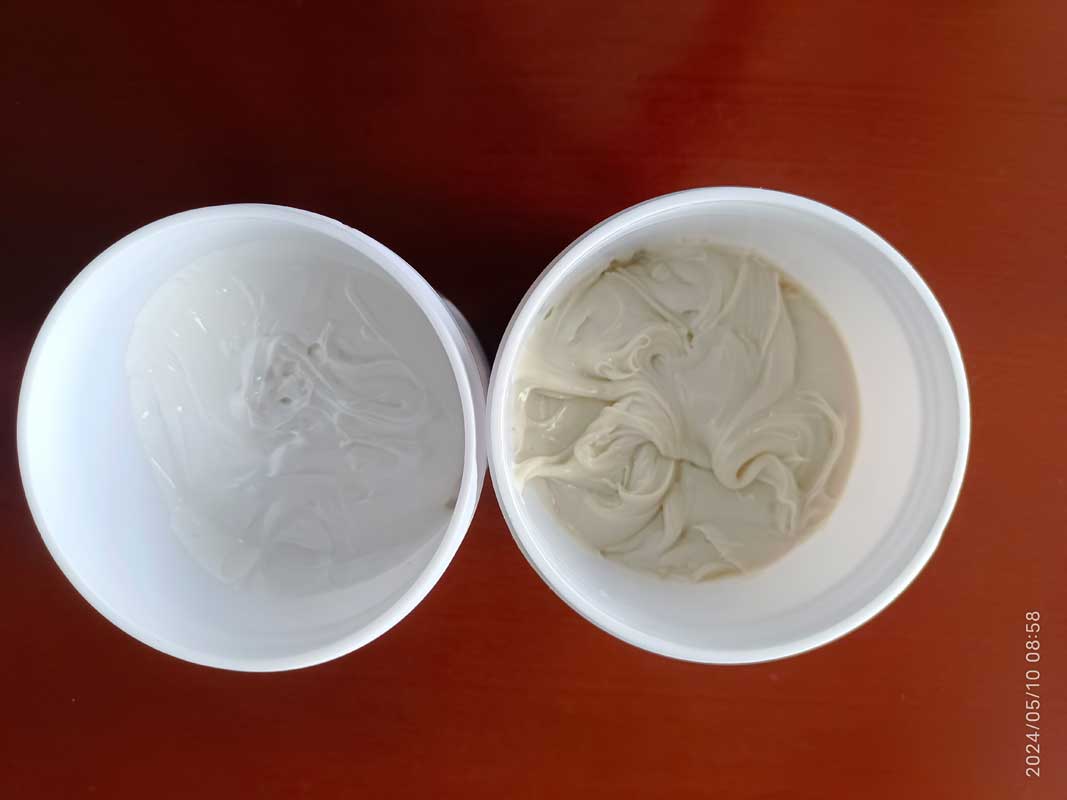

混合后产品：

外观………………………浅琥珀色~浅米色

混合比率：

重量比………………………50:50

体积比………………………1：1

典型固化性能（25℃）

适用时间……………………40分钟

初固时间……………………180~240分钟

完全固化时间………………7天

固话后曲型性能。25℃

物理性能

介电强度，V/mil………………650

拉伸强度，Mpa………………………41

断裂延长率，％………………………10

邵氏硬度，D …………………………81

玻璃转化温度，Tg,℃ ………………90

固化后材料性能

剪切强度与粘接材料

（无裂纹试样在65℃下固化12小时）

粘接材料………………………典型值

搭接剪切实验              Mpa

喷砂钢………………………25

铝（磨蚀、酸蚀刻，间隙0.09~0.27）…18

铝（阳极氧化）…………………15

不锈钢……………………………20

聚碳酸酯…………………………7.0

尼龙………………………………2.3

木材（冷杉）……………………11

块剪切实验

PVC………………………………11.7

ABS………………………………7.5

丙烯酸材料………………………20.1

玻璃………………………………22.7

耐溶剂性能

在钢质雾裂纹的试样，在22℃下固化5天，在下面指定的条件下固化，测试时的温度为22℃

溶剂          温度            初始强度保有率％

               500HR             1000HR

空气            87℃       --          98

机油（10W-30） 87℃      126        119

无铅汽油         87℃         —         105

水/乙二醇

（50%/50%）    87℃         91          89

盐/雾            22℃         —          44

95%相对湿度     38℃         —          78

冷凝湿度         49℃         —          60

水               22℃         —          72

丙酮             22℃         —          99

异丙醇           22℃         —          1

注意事项：

本品不宜用于纯氧或富氧的系统中，同时也不宜推荐将本品作为氯气或其他强氧化材料中

使用方法：

1、表面处理：清理粘接面的浮灰、杂质；粗化处理粘接面（喷砂粗化或角磨机打磨）；清洗剂（丙酮、乙酸乙酯、酒精）清洗并晾置干燥。

2、混胶：按规定配比将耐磨陶瓷胶 A、B 组分按照重量比混合均匀；A、B 组分的取胶工具只能单独使用不能互混；每次混胶量不宜过多，过多不易混合均匀，混好的胶操作时间 30min 左右,温度低操作期长，温度高操作期短，应根据实际情况调整调胶量。冬季温度低于 0℃可在混胶前加热到 30-40℃左右备用。

3、粘贴：将混合均匀的耐磨陶瓷胶均匀刮涂于粘接面，确保涂胶面都刮到胶。冬季施工时，金属与陶瓷面温度低，耐磨陶瓷胶刮涂难度大，可在涂胶前先将金属面与陶瓷面预热。将涂过胶的耐磨陶瓷粘贴于基材表面。

4、固化：25℃左右 6 小时胶初步固化，具有一定的粘接强度，24 小时完全固化。温度低于 0℃， 可采取适当升温措施（如碘钨灯或暖气扇）加热完成固化。 使用说明：

1：要获得高强度的结构胶层，表面需去除涂层、氧化层、油污、灰尘、脱模剂和其他污染物。

2：要按照规定的比例混合胶黏剂，A、B组份要混合5分钟直至颜色统一。

3：要获得最大的粘接强度，在被粘接的两个表面都要均匀涂上胶黏剂。

4：温度5℃以上固化，加热93℃以下能加快固化速度并能提高粘接强度。

5：多余未固化的胶黏剂用酮类的溶剂清洗.

6：涂胶过程要在适用期内完成，大量混胶或高温都会减少使用时间。

7：施工人员用橡胶手套施工，避免与皮肤接触，不要用溶剂清洗皮肤。

包装规格

塑料桶装,A 组分：5kg/桶，B 组分：5kg/桶 ；4 桶/箱。或根据要求定制规格。

运输贮存

阴凉干燥处密闭贮存，保质期 1 年。运输中避免倒置，避免磕碰，按非危险品运输。

说明：

本文的数据是实验室条件下获得，真实可靠。由于使用环境的差异，使用者要参照这些数据和使用条件进行分析和实验，以达到最佳的使用效果，避免造成责任损失！
